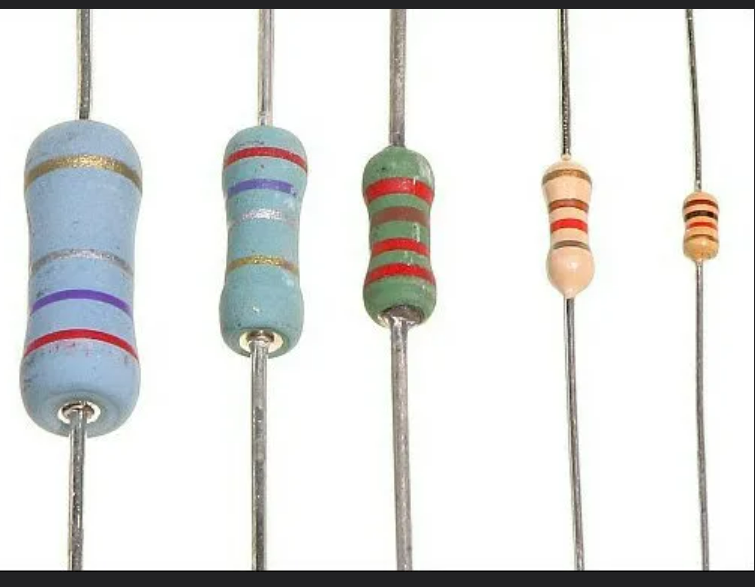

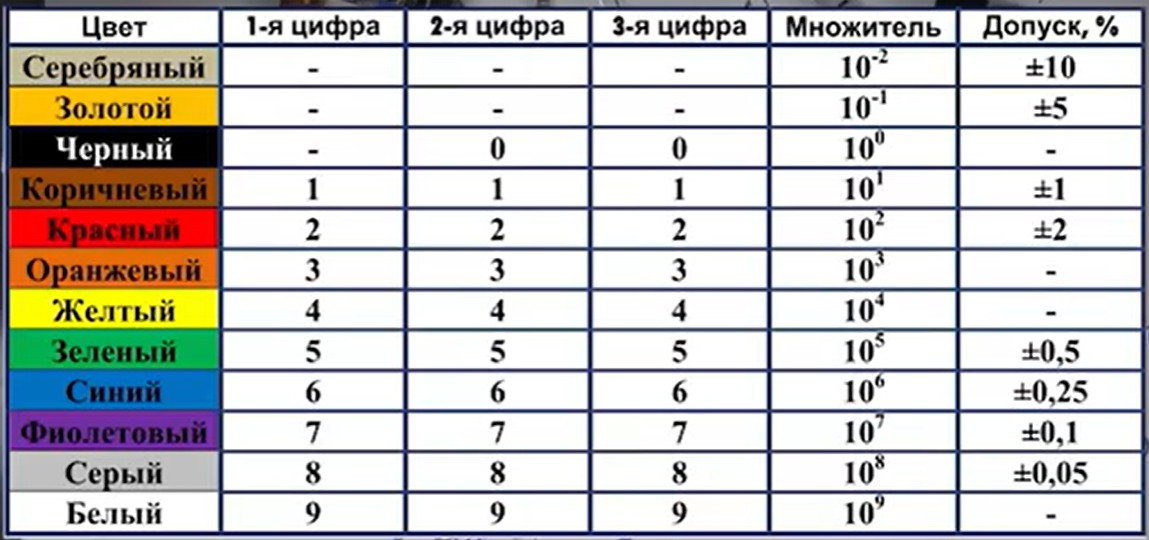

С помощью данных таблиц можно определить номинальное сопротивление резисторов, у которых цветовое обозначение, как на фото.

Это я себе скинул, что бы сохранить.

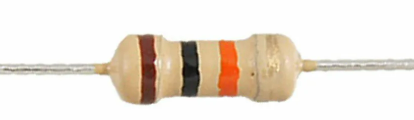

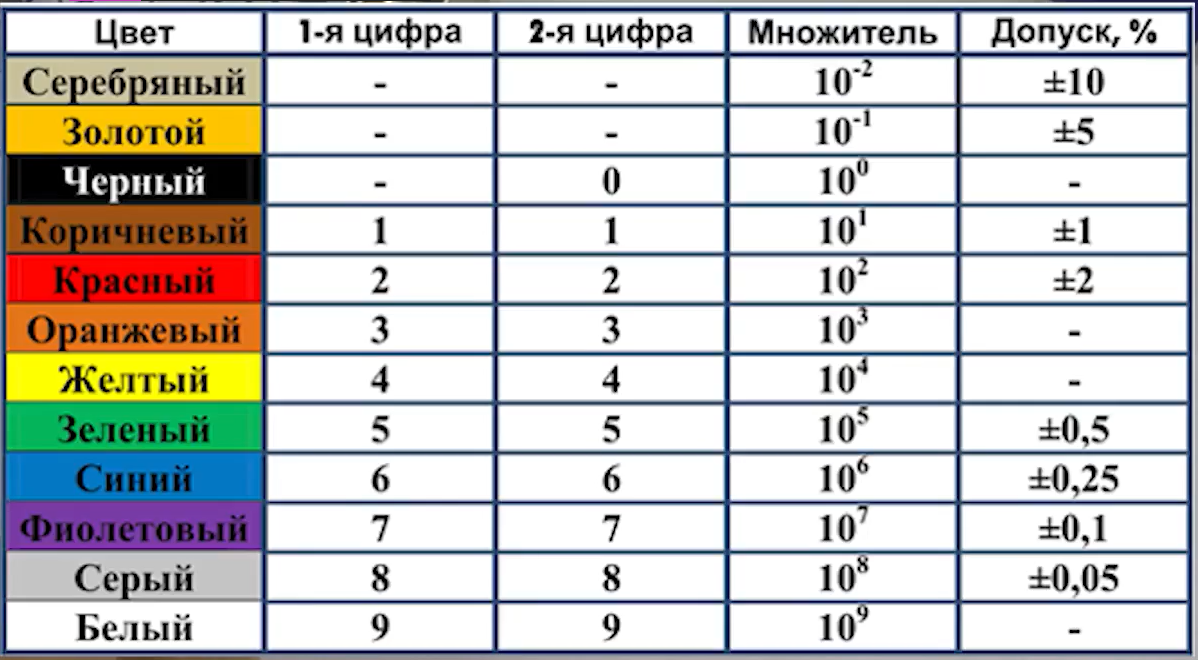

Например, возьмем вот такой вот резистор . Он имеет четыре кольца, значит нам нужно взять таблицу для резисторов с четырьмя цветовыми кольцами, вот она , первые два кольца значат сопротивление, 3-е кольцо значит множитель, на который надо умножить первые две цифры и мы получим сопротивление резистора.

Значит получается, первая полоса коричневая по таблице мы видим, это "1", вторая полоса черная, это "0", получается 10. Третье кольцо (оранжевое) нам дает множитель 1000, потому, что 10 в третьей степени = 1000. Теперь мы можем посчитать сопротивление данного резистора, 10*1000=10 000 Ом или 10 кОм.

Четвертое кольцо значит допустимую погрешность данного резистора, а в нашем случае, это золотое кольцо (на сколько я могу судить), и равняется оно погрешности в -+ 5%. Теперь мы можем сделать заключение, что среднее значение нашего резистора колеблется в диапазоне от 9.5 кОм до 10.5 кОм, потому что 5% от 10 = 0.5 потому, что 10/100*5=0.5



Артемий, привет)
А как ты определяешь, с какой стороны читать маркировку)?



В первую очередь слева должно быть самое толстое кольцо. Это основное правило.


А второстепенный признак это, что золотое и серебряное кольца могут стоять только на 3-й и 4-й позиции, а они чаще всего встречаются.



Отлично)
Точно))!



Не использую, я пока только теорию изучаю, до практики не добрался.

В самом начале изучения данной науки. :)
